Установка монтажного блок-элемента HL530

HL530 – монтажный блок-элемент для душевой из EPS40 специального профиля с гидроизоляционным покрытием и встроенным трапом для душа.

Монтажный блок-элемент 1200х256х115 мм Монтажный блок-элемент 1200х256х115 мм

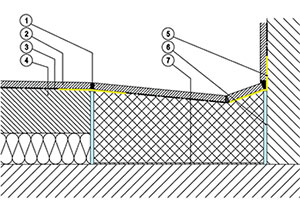

  1. Деформационный шов
  2. Половое покрытие
  3. Гидроизоляция
  4. Покрытие пола
  5. Изолирующая лента
  6. Звукоизолирующая лента
  7. Клеющая масса



Этапы мотнатажа на фотографиях:

  1. Определиться с направлением выпуска трапа, зафиксировать с помощью кольца
  2. Установить демпферную ленту между стеной и монтажной плитой трапа. Проверить горизонтальность установки монтажной плиты.
  3. Нанести на пол клей для пенополистирола
  4. Приклеить монтажную плиту трапа, проверить горизонтальность установки, подсоединить канализационную трубу (DN50 уклон 3%)
  5. Подсоединить к монтажной плите трапа удлинитель HL 530V (по необходимости)
  6. Установить в трап надставной элемент со строительной заглушкой, канализационную трубу изолировать утеплителем
  7. Звукоизолировать пол, залить раствором с уклоном мин. 1,5% к верхнему краю монтажной плиты трапа
  8. Дать затвердеть раствору
  9. Гидроизолировать с помощью ленты и герметика стык монтажной плиты с полом
  10. Гидроизолировать с помощью ленты и герметика стык монтажной плиты со стеной
  11. При монтаже облицовочной плитки обратить внимание на деформационный шов и изменение уклона между монтажной плитой трапа и полом
  12. Приклеить облицовочную плитку на поверхность монтажной плиты трапа. (Плитка укладывается в плотную к монтажной заглушке!)
  13. Приклеить облицовочную плитку на поверхность монтажной плиты трапа
  14. Снять строительную заглушку, заполнить углубления в углах плиточным клеем
  15. Установить надставной элемент с изменяемой монтажной высотой (7-17 мм) на одной высоте с облицовочной плиткой, при этом монтажные выступы с нижней части надставного элемента должны быть погружены в плиточный клей!
  16. Соблюдайте правильность установки надставного элемента трапа
  17. Вклеить плитку в подрамник надставного элемента. Внимание: оставьте запасную плитку в резерве!
  18. Заполнить швы облицовочной плитки водостойкой затиркой или силиконом
  19. Вставить «СУХОЙ» сифон в надставной элемент трапа
  20. Установить подрамник с плиткой на место
